Bauteilraster zu klein

Bauteilraster zu klein
Layout gespiegelt
Zusätzlicher Layer

Bottom Layer
Top Layer

Was lief falsch?

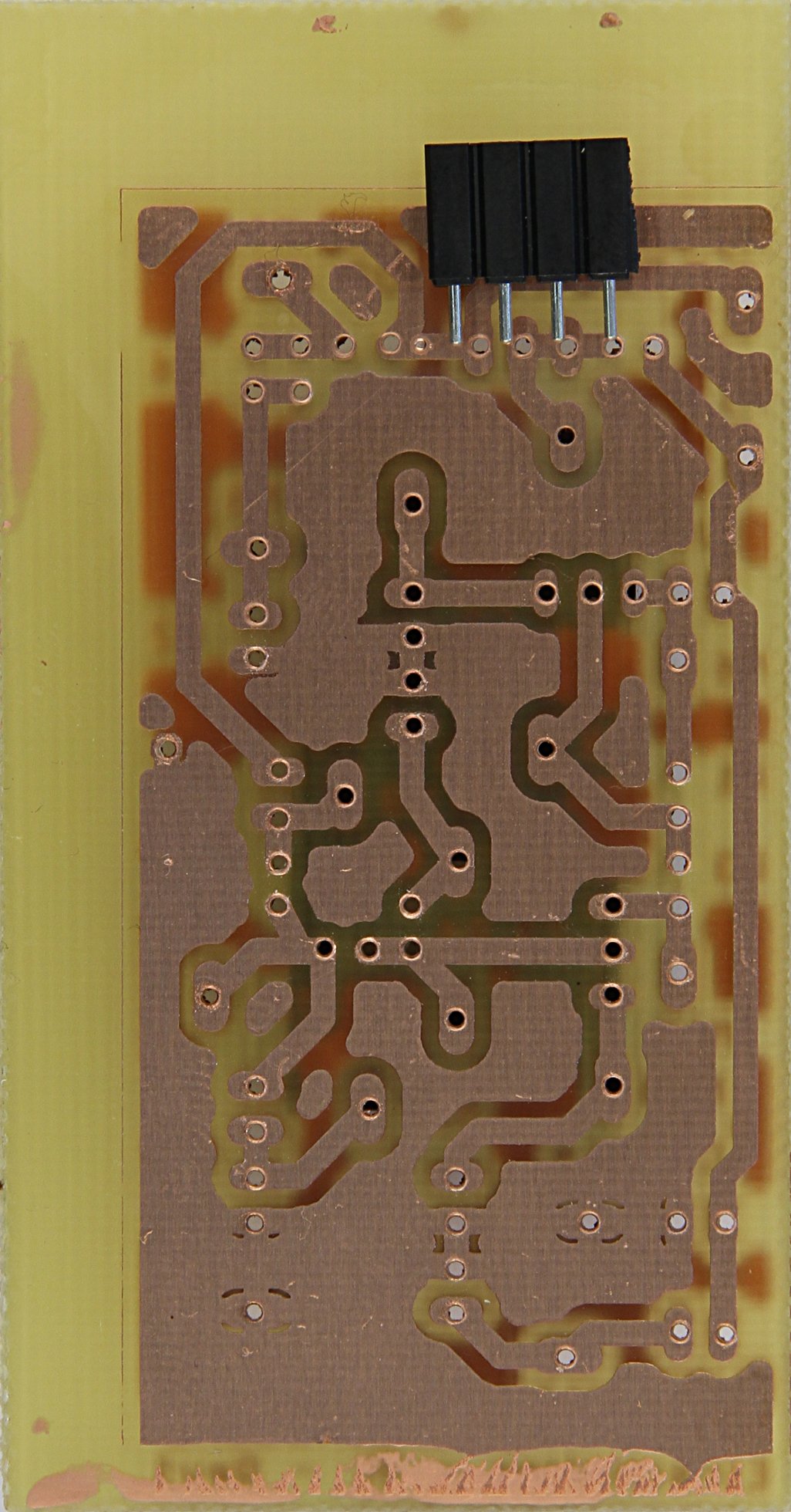

Die Bauteile passen nicht in die vorgesehenen Löcher. Das Raster der Platine ist also kleiner als in Eagle angegeben.

Warum lief es falsch?

Der Eagel-Druckdialog bietet die Möglichkeit den Ausdruck zu skalieren, um z.B. den Schaltplan auf einem A4 Blatt auszudrucken.
Für den Ausdruck von Bottom oder Top Layer muss die Einstellung "Skalierungsfaktor" auf 1 gesetzt sein.

Das "Blatt-Limit" sollte auf 2 erhöht werden da Eagel zu grosse Platine ohne Benachrichtigung skaliert. Das "Blatt-Limit" von zwei sorgt dafür dass man sofort auf den Fehler aufmerksam wird.
