Lötpads zu klein

  • Nur ein Element


Was lief falsch?

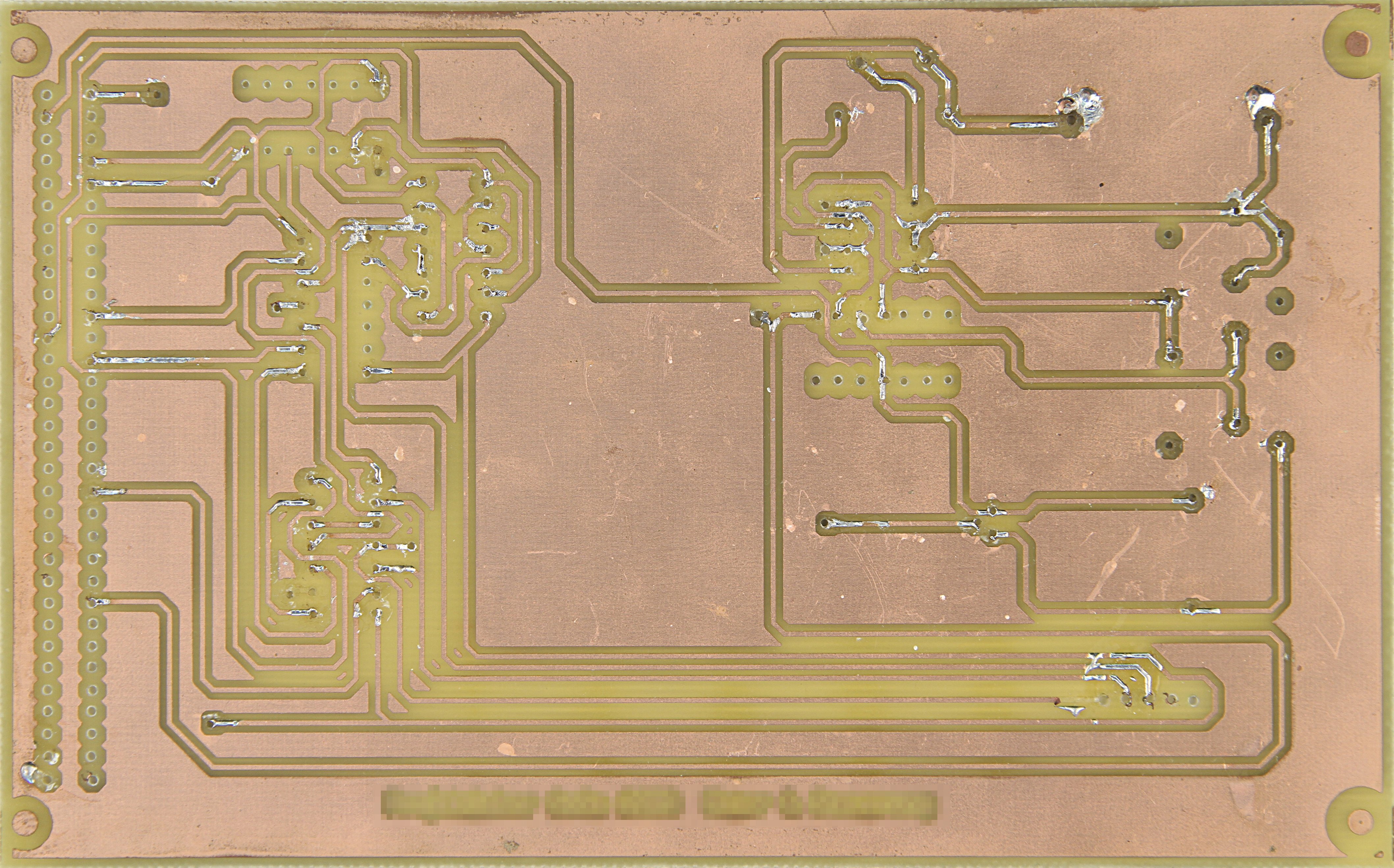

Beim Bohren wurde die Lotpads von der Platine gerissen so dass das richtige Anlöten der Bauelement nicht möglich ist.

Warum lief es falsch?

Wenn man sehr dünne Leitungen verwendet werden die dazugehörenden Lötpunkte natürlich auch sehr klein.
Da die Lötpads aber mindestens mit einem 0.8 mm Bohrer gebohrt werden müssen, ist nach dem Bohren die mit der Platine verbundene Kupferfläche sehr klein und löst sich schnell ab.

Deshalb müsst ihr sicherstellen dass der Durchmesser der Lötpads mindestens 1,5 bis 1,6 mm beträgt. Dies könnt ihr mit Hilfe der Design Rules sicherstellen (Menüpunkt Designrulecheck).
