Layout teilweise unscharf

  • Nur ein Element


Was lief falsch?

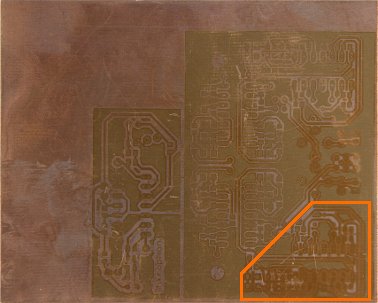

Die belichtete Platine hat unscharfe Stellen, bei denen die Leiterbahnen nicht sauber geätzt werden.

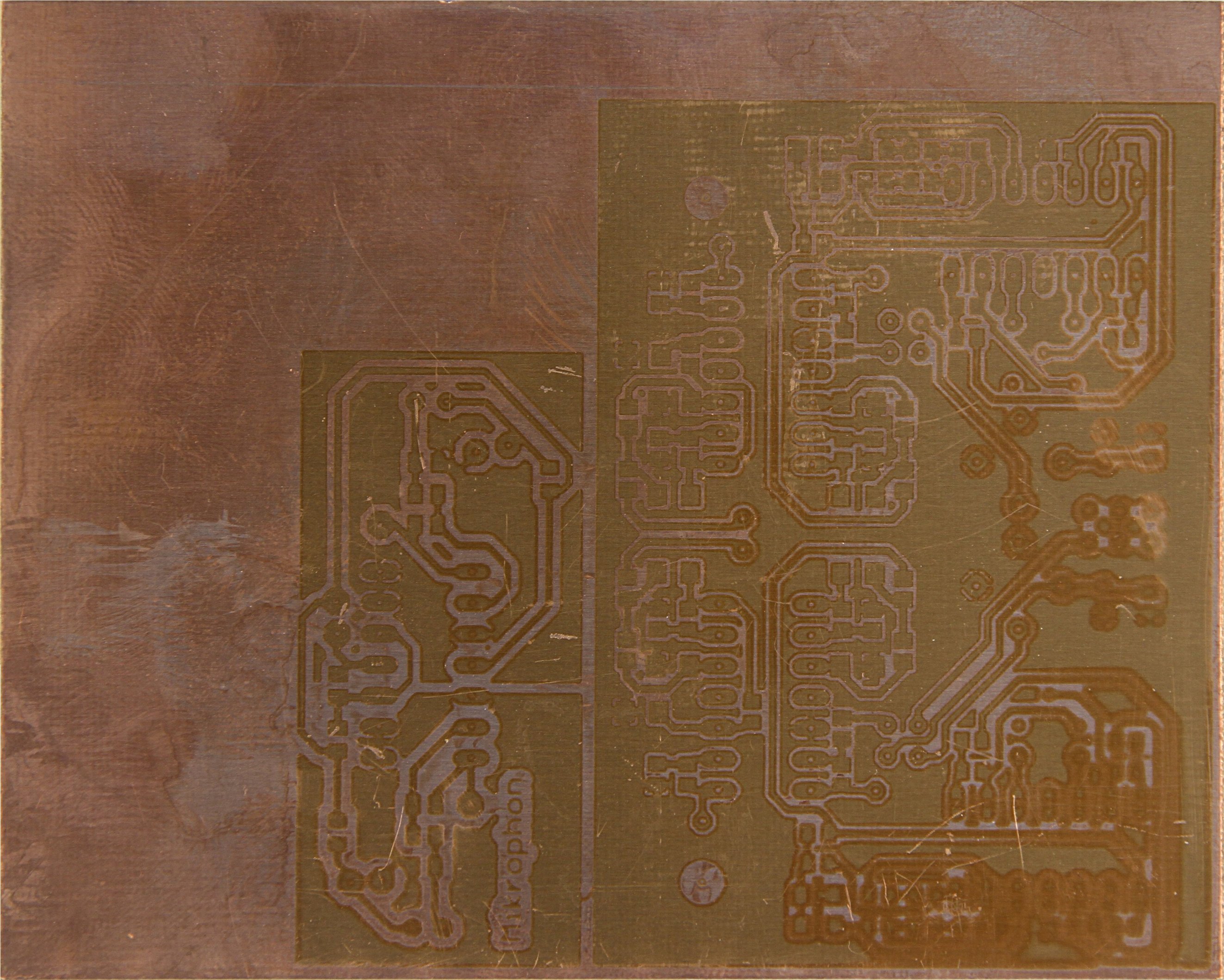

Die dargestellten Platinen sind nicht geätzt worden.

Warum lief es falsch?

Die Hauptursache für diese unscharfen Bereiche ist fehlendes Vakuum beim Belichten.
Die Folie, die sonst vom Vakuum angesaugt wird, liegt dabei gewellt auf der Platine und streut so das UV-Licht. Die scharfen Konturen des Layouts verschwimmen so, was zu den unscharfen Bereichen führt.

Das Vakuum wird nicht richtig aufgebaut, falls der Ansaugstöpsel aus der unteren Glasplatte rutscht. Dies passiert leider immer wieder, weshalb ihr den Aufbau des Vakuums immer überprüfen solltet.
