Zusätzlicher Layer



Was lief falsch?

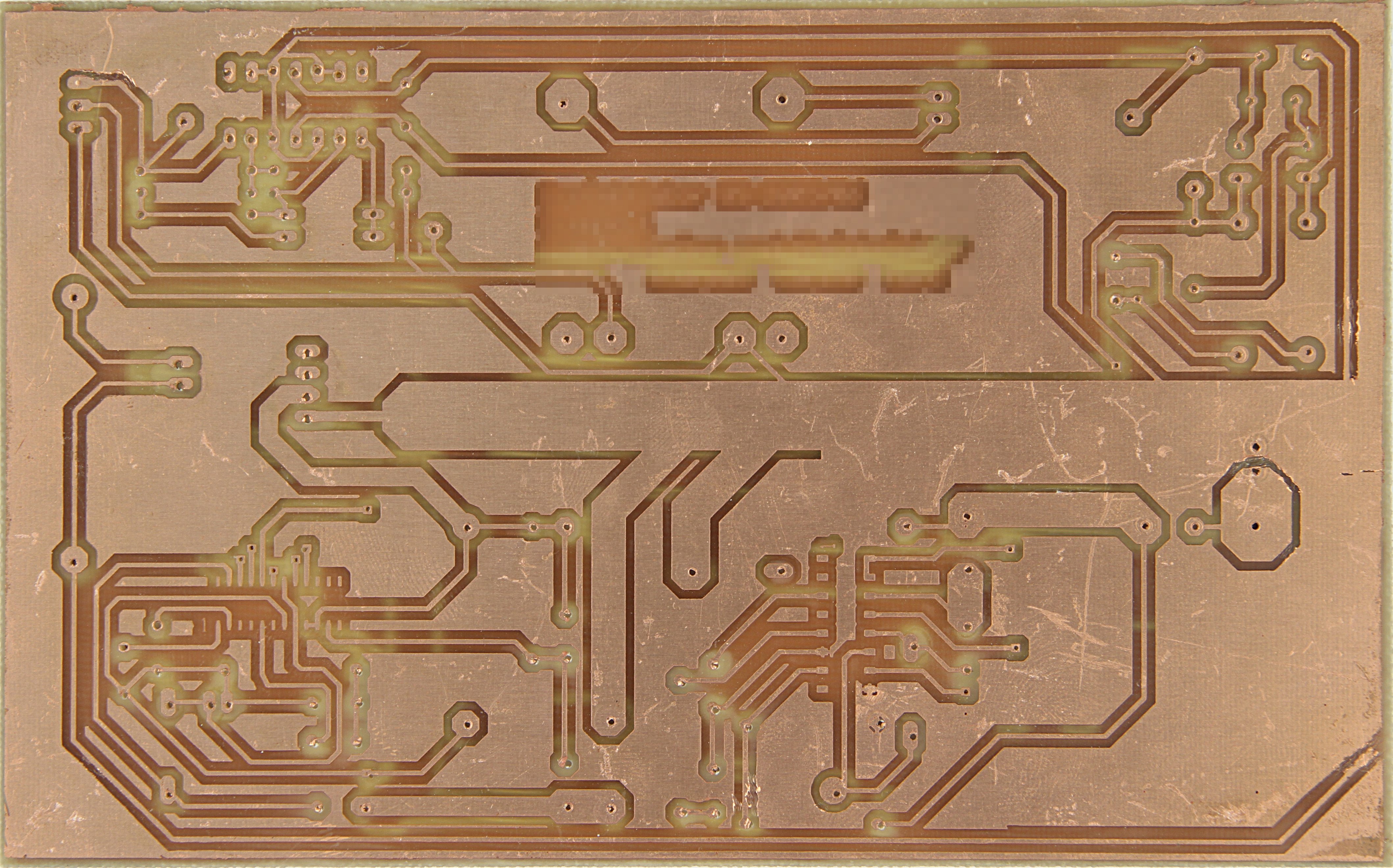

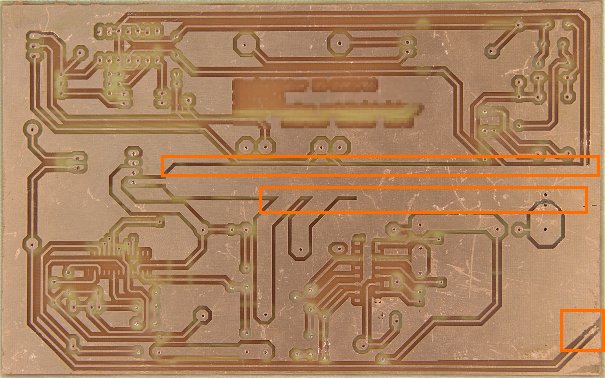

Verschieden Leiterbahnen sind durch die Massefläche kurzgeschlossen.

Warum lief es falsch?

Beim drucken war ein zusätzlicher Layer, z.B. Keep Out eingeblendet. Durch die Druckoption Schwarz werden auch schraffierte Flächen Schwarz gedruckt. Diese Schwarzen Flächen sind nach dem Ätzen ungewollte Verbindungen und machen die Platine oft unbrauchbar.

Deshalb dürfen beim drucken nur die Layer eingeblendet werden die auch wirklich auf der Platine zu sehen sein sollen, z.B. Top/Bottom Layer, Pads, Vias und Drillaid.
