Layout gespiegelt

Was lief falsch?

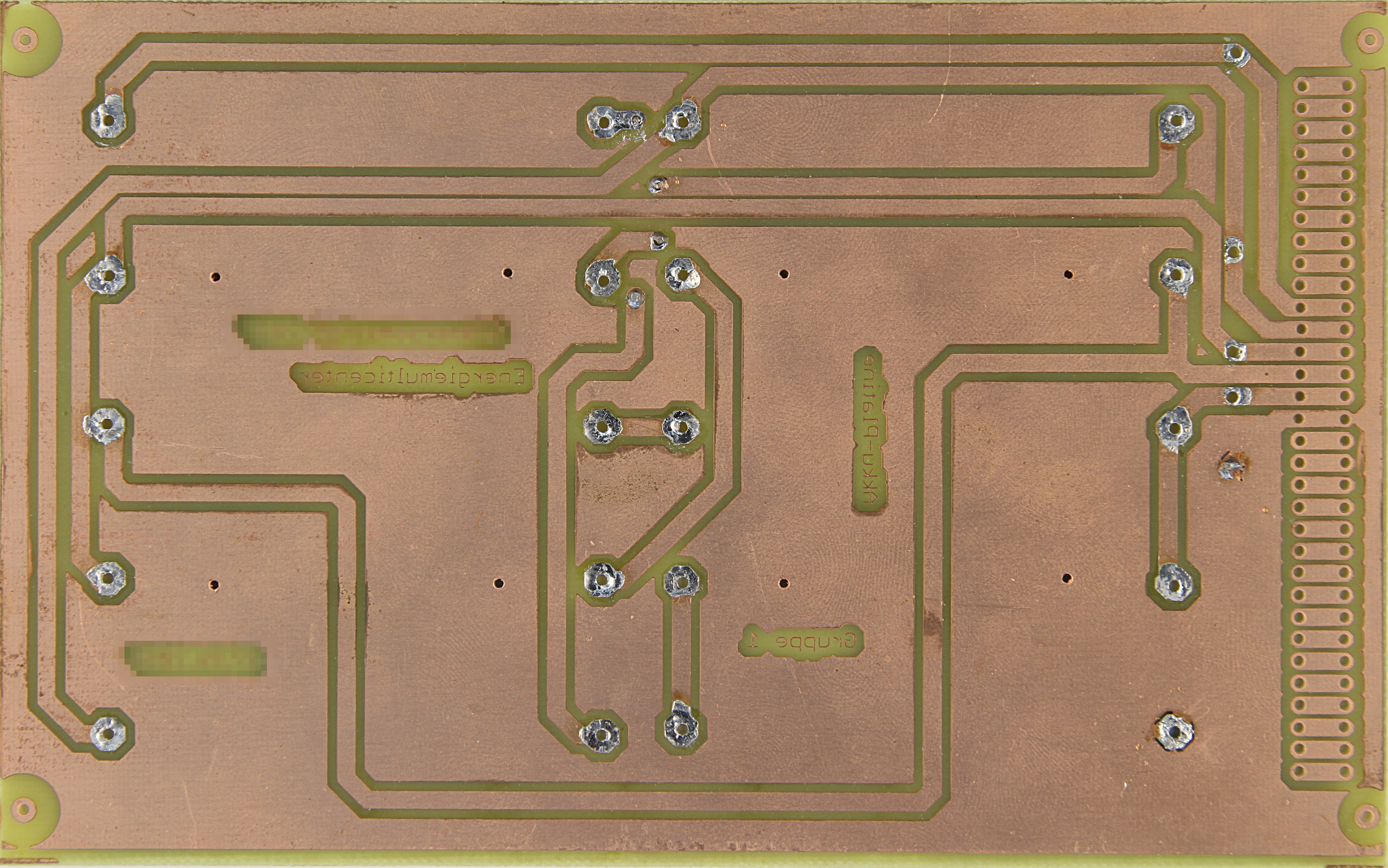

Der Busstecker passt nicht zur Platine und die Beschriftung der Platine lässt sich nicht lesen. ---------------
Die Leiterbahnen sind zu eng verlegt, so das eine der Lötstellen eine Verbindung zur Nachbarleitung herstellt. - - -

Im Eagle Druckdialog lässt sich einstellen ob der Ausdruck gespiegelt werden soll. Hier wurde eine einseitige Platine auf dem Top Layer geroutet und anschliessend das Spiegeln des Ausdrucks vergessen.
Einseitige Platinen werden grundsätzlich auf dem Bottom Layer geroutet, es sei denn du machst eine SMD Platine.
Beim Drucken wird nur der TOP Layer gespiegelt.
Die Leitungen wurden hier einfach zu nah zusammen gelegt. Gerade wenn man so viel Platz hat sollte der Abstand zwischen zwei Leitungen mindestens dem Abstand zwischen Leitung und Massefläche entsprechen.
Dann kann es auch nicht passieren dass eine Lötstelle so nah an einer Leitung liegt, dass das Lötzinn überspringt.
