 Was lief falsch?

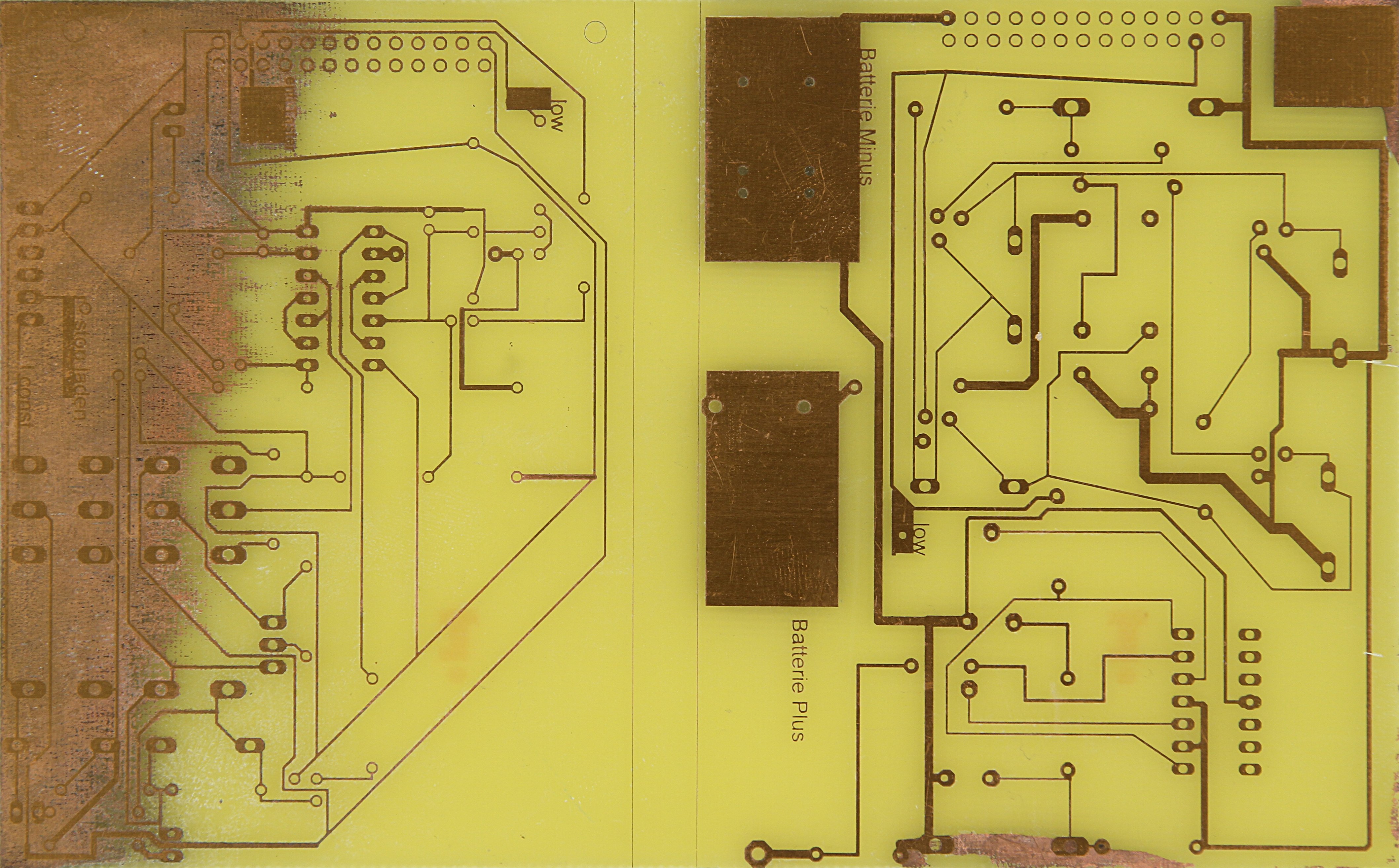

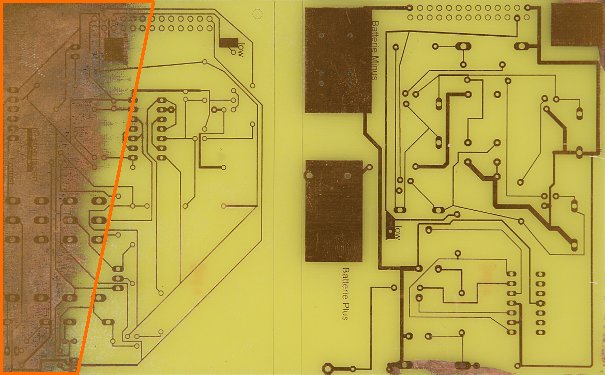

Die Kupferschicht wurde ungleichmässig über der Platinenfläche entfernt.
Warum lief es falsch?
Dieser Fehler kann mehrere Ursachen haben.
- Zum einen kann es passieren dass das Ätzbad nicht gleichmässig Kupfer ab trägt, z.B. durch fehlende Luftblasen im vorderen Teil des Ätzbads.
- Zum zweiten kann es am Entwickler liegen, der den Photolack entfernt.
Wurde der Entwickler beim Anrühren nicht richtig vermischt oder wurde zu wenig Entwickler verwendet kann es passieren dass der Photolack nicht von allen zu ätzenden Flächen entfernt wird.
Dort kann das Kupfer natürlich auch nicht korrekt entfernt werden.
| |
