Ein ADSR oder auch Hüllkurvengenerator (engl. envelope generator) ist ein elementares Bauteil eines Synthesizers, da der ADSR benötigt wird um die  Lautstärke, die Klangfarbe und die Dauer eines Tastenanschlags zu verändern. Dabei steht das A für den Zeitparameter Attack, dieser legt die fest wie schnell der Ton anschwillt. Das D steht für Decay, dieser Zeitparameter regelt wie schnell die Spannung von dem Attack-Potential auf das Sustainlevel sinkt. Somit wären wir auch schon bei der nächsten Phase, das S steht für Sustain und dieser Amplitudenparameter bestimmt das Spannungsniveau, welches von Attack über Decay erreicht werden soll. Kommen wir zur letzten Phase also dem R im ADSR, diese nennt sich Release und ist wieder ein Zeitparameter mit dessen hilfe bestimmt werden kann wie schnell der Ton abschwillt. Alle 4 Parameter sind variabel und über 4 verschiedene Potentiometer veränderlich.

Im Grunde wird jede Phase über das Aufladeverhalten des Kondensators C2 modelliert, die Potentiometer variieren mit dem ohmschen Widerstand nur die Dauer. Im Herzen der Schaltung sitzt ein NE7555- Timer, dieser ist für den Koordinierten Ablauf verantwortlich, also wann welche Phase anfängt bzw aufhört und die nächste beginnt.

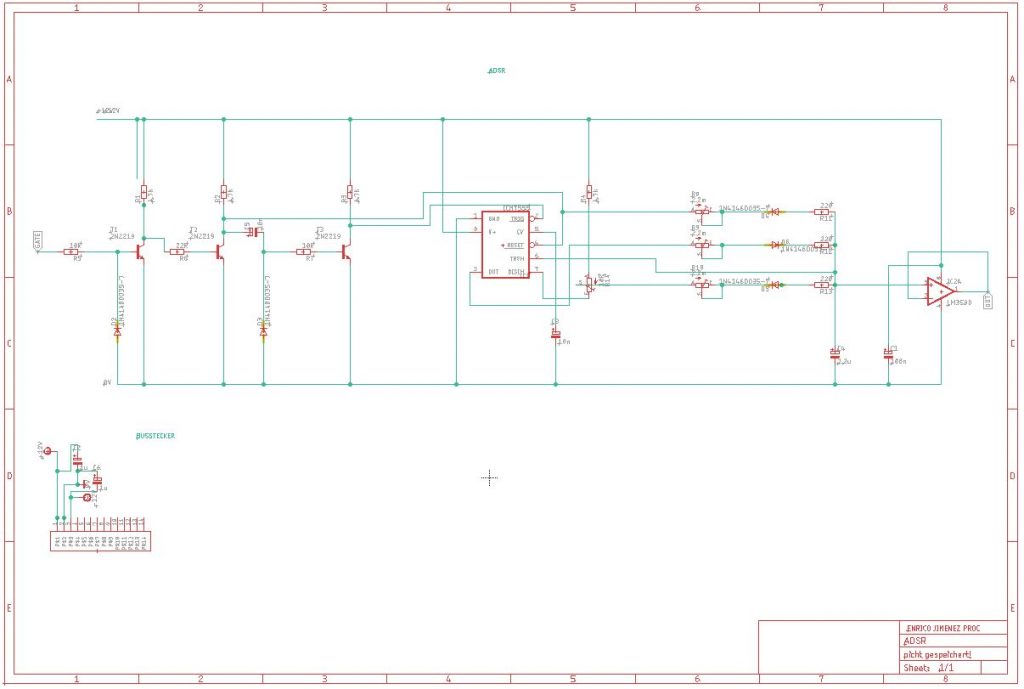

Die Schaltung wurde in LT-Spice simuliert und anschließend auf einem Steckbrett aufgebaut. Nach erfolgreicher Funktionsprüfung wurde mit der Sofware EAGLE zu erst ein Schaltplan erstellt und auf Grundlage dessen ein Platinenlayout erstellt.

Die Platinen wurden bedruckt und geätzt, danach bohrten wir alle nötigen Löcher, um die Bauteile im Anschluss mit der Platine zu verlöten.

Der ADSR ist voll funktionsfähig, könnte aber noch ein wenig schneller reagieren.
