Gruppe 3:

Arbeitsablauf:

13.11.2002

Simulation der ersten Ideen am Computer

13.11.2002

Natürlich sitzt die Akustikerhälfte auch nicht untätig herum…

13.11.2002

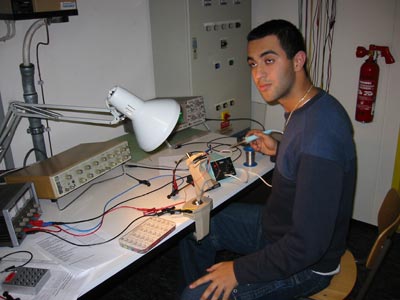

Dürfen Praktikanten eigentlich löten???

04.12.2002

Wir haben viel gelernt, hier z.B. wie man ein Datenblatt richtig liest.

27.11.2002

Oder das Programm EAGLE benutzt

04.12.2002

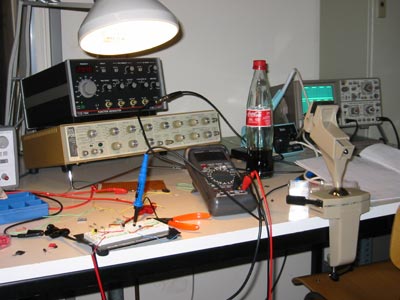

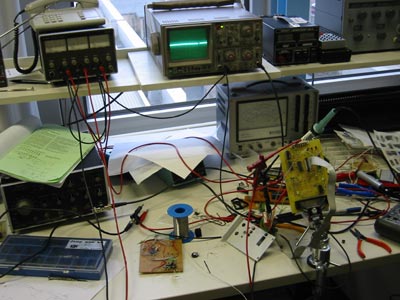

So muss ein Ingenieursarbeitsplatz aussehen, oder???

04.12.2002

Damit der Praktikant layouten kann (niedere Arbeit), müssen noch einige Schaltungsdetails erläutert werden

06.01.2003

Derweil wurde im Conrad-Katalog nach ICs, Potis mit Chromknopf, vielen kleinen LEDs und anderen Spielereichen gesucht (Geld ausgeben macht doch Spaß).

Vielen Dank nochmals an Dirk, der wegen unserer Ausgaben desöfteren auf sein Mittagessen verzichten musste.

06.01.2003

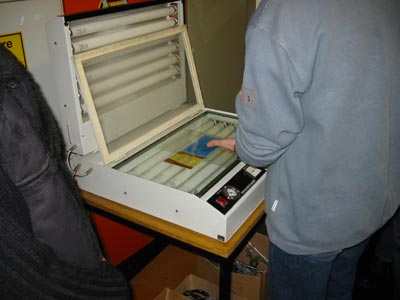

Unserer Schaltung geht ein Licht auf

06.01.2003

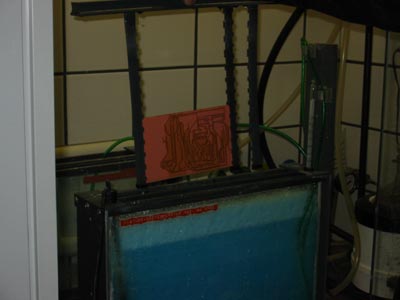

Danach muss zur Strafe das verbrannte (belichtete) Kupfer runter (wie beim Sonnenbrand, oder?)

15.01.2003

Wenn man soviel mit gefährlichen Substanzen zu tun hat, darf ein Referat über Sicherheitsmaßnahmen nicht fehlen.
Auch wenn's erst am Ende des Labors gehalten wurde

15.01.2003

Nach zwei Tagen durchkontaktieren, bestücken und fehlersuchen…

15.01.2003

…waren alle zufrieden mit der geleisteten Arbeit.





Schaltungsentwicklung:

04.12.2002

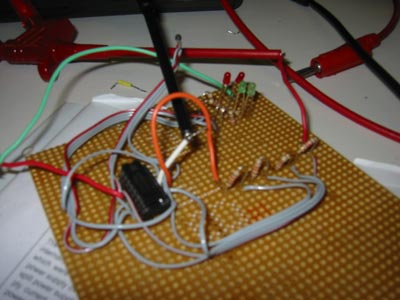

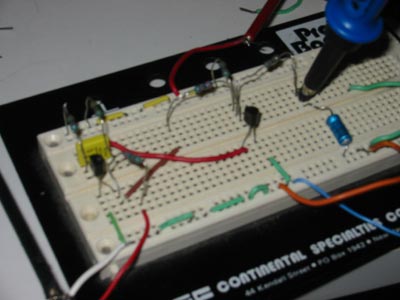

Die erste Versuchsschaltung: Monoflop und Tiefpass

06.01.2003

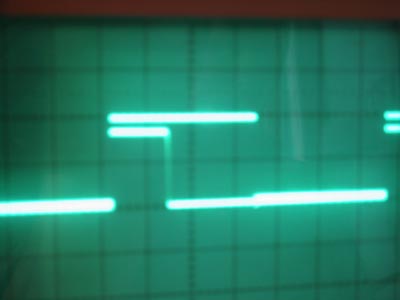

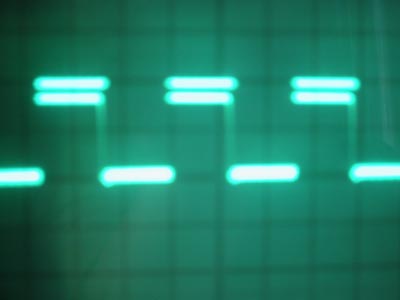

Mit den Ergebnissen auf dem Oszi…

06.01.2003

…konnten wir zufrieden sein.

11.12.2002

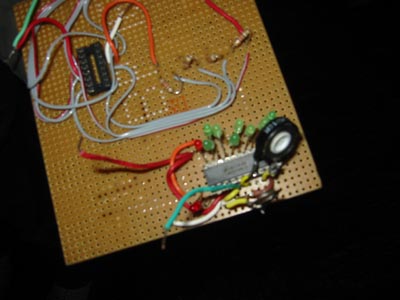

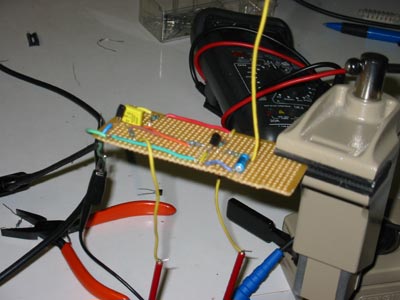

Aufgelötet sah das dann so aus.

04.12.2002

Die Komparatorschaltung zur LED-Steuerung in der ersten Version.

06.01.2003

Später setzten wir einen fertigen IC ein.

15.01.2003

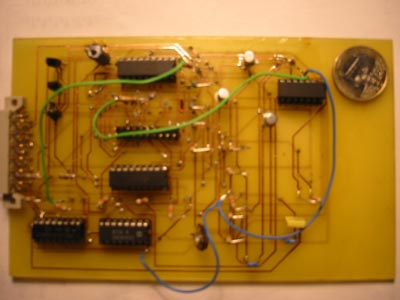

So sieht dann unsere "Euro"-platine aus…

15.01.2003

…das Steuerungsfeld gehört natürlich auch dazu.
